Кольцевые миканитовые нагреватели: как подобрать, рассчитать и правильно установить

Кольцевой миканитовый нагреватель — это контактный электрический нагреватель для передачи тепла цилиндрической поверхности. Такие изделия устанавливают на цилиндры экструдеров и термопластавтоматов, сопла, фильеры, трубы, пресс-формы, технологические узлы и другое оборудование, где требуется компактный и достаточно быстрый нагрев.
В промышленности их также называют хомутовыми нагревателями, кольцевыми ТЭНами, ленточными нагревателями или миканитовыми.

Компания «Термоэлемент» производит кольцевые миканитовые нагреватели ЭНКм по размерам, чертежам, техническому заданию или образцу заказчика. Для оборудования, на котором невозможно установить цельное кольцо, применяются разъёмные и полукольцевые конструкции.

Как устроен миканитовый кольцевой нагреватель

Несмотря на небольшую толщину, кольцевой нагреватель представляет собой многослойную конструкцию.

Основными элементами являются:

нагревательный элемент;
электроизоляционные слои миканита;
металлическая наружная оболочка;
элементы стяжки;
электрические выводы;
при необходимости — отверстия, вырезы, клеммные коробки, защитные гильзы и другие элементы.

Нагревательная лента или проволока рассчитывается под требуемые мощность и напряжение. Она размещается между слоями электрической изоляции, после чего пакет закрывается металлической оболочкой и формуется под требуемый диаметр.

Основные характеристики кольцевых миканитовых нагревателей ЭНКм

Для изготавливаемых компанией «Термоэлемент» нагревателей возможны следующие параметры:

Параметр	Значение
Внутренний диаметр	от 25 до 380 мм
Ширина	от 20 до 300 мм
Толщина	около 3–4 мм
Напряжение	12, 24, 48, 110, 220/230, 400 В
Рабочая температура	до 300 °C
Кратковременная температура	до 350 °C
Удельная поверхностная мощность	до 4 Вт/см²
Конструкция	кольцо или полукольцо
Изготовление	по размерам, чертежу, ТЗ или образцу

Конкретные мощность, конструкция и схема подключения определяются для каждого нагревателя индивидуально.

Не следует выбирать нагреватель только по принципу «чем больше мощность, тем лучше». Избыточная удельная мощность способна уменьшить ресурс изделия и ухудшить стабильность регулирования температуры.

Цельный или разъёмный нагреватель

Конструкция выбирается в первую очередь по возможности монтажа на оборудование.

Цельное кольцо

Цельный нагреватель обычно является наиболее простой конструкцией.

Он подходит, когда нагреватель можно надеть на цилиндр с торца.

Преимущества:

простая конструкция;
равномерное распределение нагрева;
небольшое количество соединительных элементов.

Два полукольца

Если демонтировать оборудование или надеть нагреватель с торца невозможно, удобнее использовать два полукольца.

Они устанавливаются непосредственно вокруг цилиндра и стягиваются креплением.

Такой вариант часто применяется при ремонте и модернизации действующего оборудования.

Нестандартные разъёмные конструкции

Для оборудования со сложной геометрией возможны исполнения со специальными креплениями, несколькими сегментами, отверстиями и технологическими вырезами.

Главная задача при проектировании любой разъёмной конструкции — сохранить максимально равномерный контакт с поверхностью.

Отверстия и технологические вырезы

Кольцевой миканитовый нагреватель далеко не всегда представляет собой сплошную металлическую ленту.

В конструкции могут потребоваться отверстия под:

термопару;
датчик температуры;
крепёжный болт;
штуцер;
технологический выступ;
элемент оборудования.

Также возможно изготовление фигурных вырезов.

Но здесь действует важное правило: каждый вырез уменьшает доступную площадь размещения нагревательного элемента.

Поэтому нагреватель Ø100 × 100 мм без отверстий и нагреватель того же размера с несколькими крупными вырезами — с точки зрения проектирования уже разные изделия.

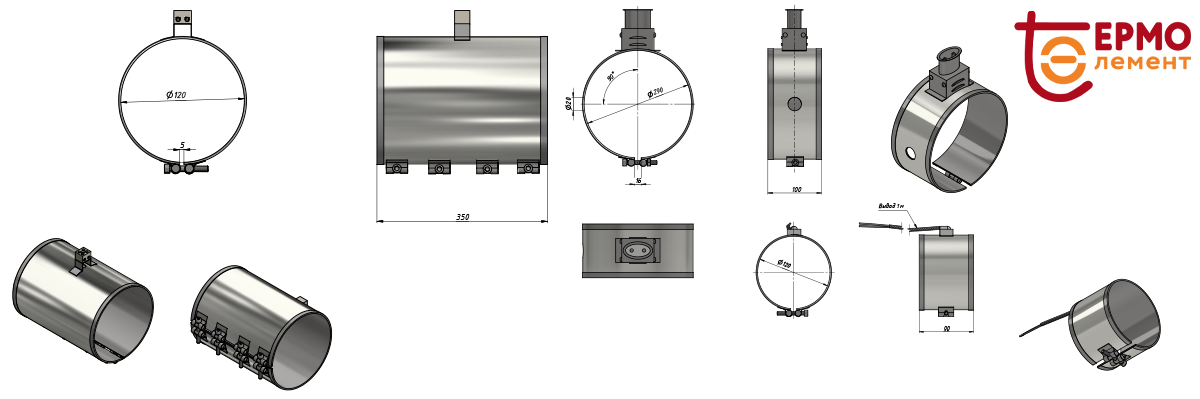

При большом количестве отверстий желательно предоставить чертёж с точными координатами.

Какие существуют варианты подключения

Способ подключения выбирается с учётом конструкции оборудования, температуры окружающей зоны, доступного пространства и удобства обслуживания.

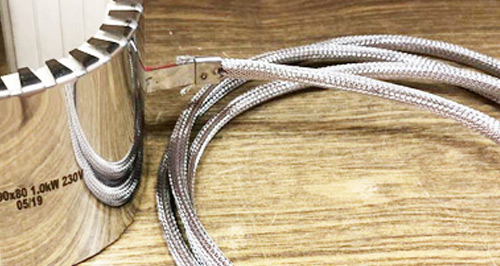

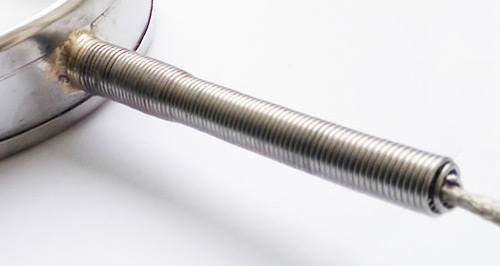

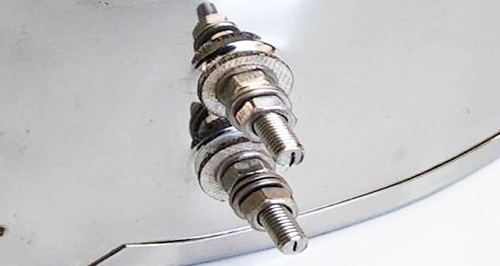

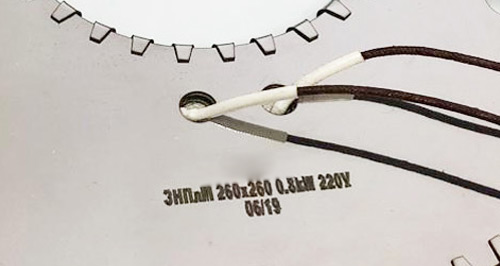

1. Термостойкие провода	2. Провод в оплетке	3. Защита вывода пружиной	4. Болты

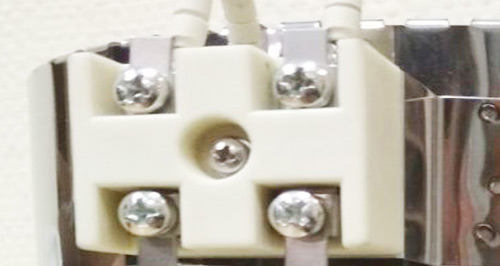

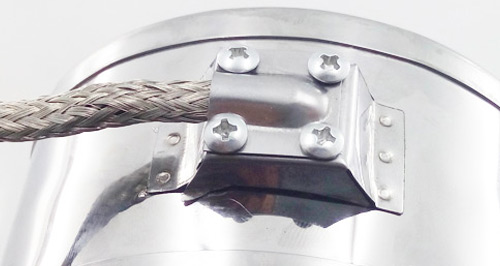

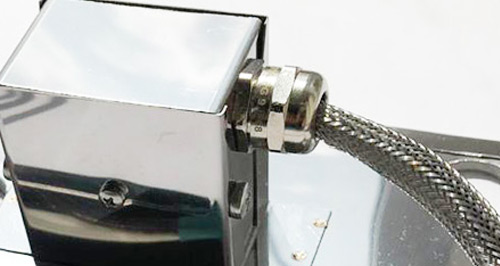

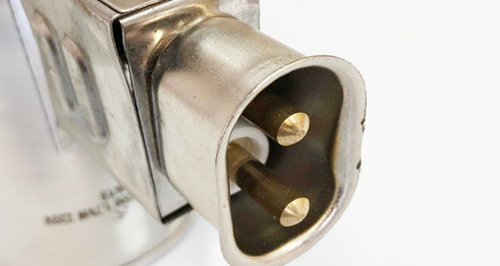

5. Керамическая клеммная колодка	6. Клеммник в коробе	7. Короб с проводом в оплетке	8. Двухконтактный разъем

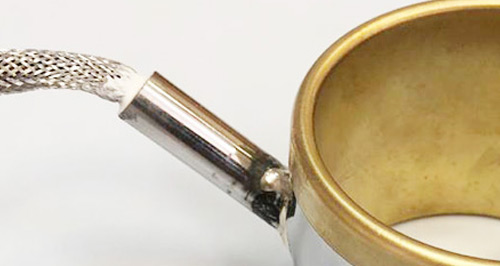

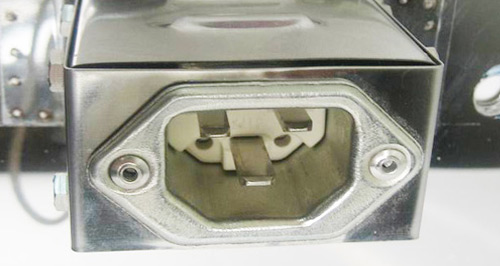

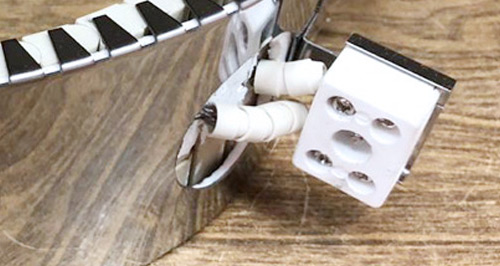

9. Трехконтактный разъем	10. Гильза	11. Клеммник на выносной ножке	12. Под заказ

Такое количество вариантов позволяет разместить токоподвод практически в любой удобной зоне оборудования. Разнообразие проводных, винтовых, штекерных и защищённых подключений является типичным преимуществом промышленной конструкции.

Где применяются миканитовые кольцевые нагреватели

Наиболее известное применение ЭНКм — оборудование для переработки полимеров, однако область использования значительно шире.

Экструдеры

Кольцевые нагреватели устанавливают на цилиндре экструдера и отдельных технологических зонах.

Несколько независимых нагревателей позволяют поддерживать различную температуру вдоль цилиндра и формировать требуемый температурный профиль переработки материала.

Термопластавтоматы

На ТПА кольцевыми нагревателями оснащаются цилиндры пластикации, сопла и другие элементы системы нагрева.

Грануляторы

Нагрев применяется в зонах расплава и формования полимерного материала.

Фильеры и экструзионные головки

Нестандартная геометрия оборудования часто требует нагревателей с отверстиями, технологическими вырезами или разъёмной конструкцией.

Сопла

Для небольших диаметров и повышенной удельной мощности могут использоваться специальные сопловые миканитовые нагреватели.

Трубы и цилиндрические технологические узлы

Кольцевой нагреватель может применяться везде, где необходим локальный контактный нагрев металлической цилиндрической поверхности и температурный режим соответствует возможностям миканитовой конструкции.

Как подобрать кольцевой миканитовый нагреватель

Параметр	Что необходимо указать	Пример / пояснение
Внутренний диаметр	Диаметр поверхности, на которую устанавливается нагреватель	Ø120 мм
Ширина	Доступная ширина зоны нагрева	80 мм
Напряжение	Напряжение питания оборудования	12, 24, 48, 110, 220/230 или 400 В
Мощность	Мощность старого нагревателя или требуемая мощность	Например, 800 Вт. Если мощность неизвестна — укажите задачу и параметры оборудования
Рабочая температура	Температура поверхности или технологического процесса	Например, 220 °C
Тип подключения	Необходимый вариант электрического подключения	Провода, болты, клеммная колодка, короб, разъём
Расположение выводов	С какой стороны должны располагаться выводы	Особенно важно при ограниченном пространстве
Отверстия и вырезы	Размеры и точное расположение технологических отверстий	Под термопару, крепёж, штуцер или элементы оборудования
Условия эксплуатации	Особенности работы оборудования	Влажность, загрязнение, расплав, вибрация, частый демонтаж

Если часть параметров неизвестна, отправьте фотографию оборудования, старого нагревателя или чертёж. По имеющимся данным специалисты «Термоэлемент» помогут определить подходящую конструкцию.

Как правильно установить кольцевой миканитовый нагреватель

Правильный монтаж напрямую влияет на эффективность нагрева и срок службы ЭНКм. Даже правильно рассчитанный нагреватель может перегреваться и преждевременно выйти из строя, если он неплотно прилегает к поверхности цилиндра.

Перед установкой оборудование необходимо обесточить, а поверхность очистить от остатков пластика, загрязнений, окалины и других неровностей.

Порядок установки

Проверьте размер нагревателя
Внутренний диаметр ЭНКм должен соответствовать диаметру цилиндра. Не следует компенсировать неправильный размер чрезмерной затяжкой крепления.
Очистите поверхность
Между нагревателем и цилиндром не должно быть загрязнений, остатков материала или посторонних частиц, ухудшающих тепловой контакт.
Установите нагреватель без перекоса
ЭНКм должен равномерно прилегать к поверхности по всей окружности.
Равномерно затяните стяжные элементы
Крепление необходимо затягивать постепенно, избегая перекоса и локального пережатия корпуса.
Проверьте расположение выводов
Провода, клеммы или разъёмы не должны соприкасаться с подвижными частями оборудования, зонами утечки расплава или поверхностями с недопустимо высокой температурой.
Подключите питание и систему контроля температуры
Подключение выполняется в соответствии с электрической схемой оборудования. Для контроля температуры обычно используется термопара совместно с терморегулятором.
После первого прогрева проверьте крепление повторно
Из-за температурного расширения металла первоначальная плотность посадки может измениться. После выхода оборудования на рабочую температуру рекомендуется проверить состояние креплений и при необходимости скорректировать затяжку.

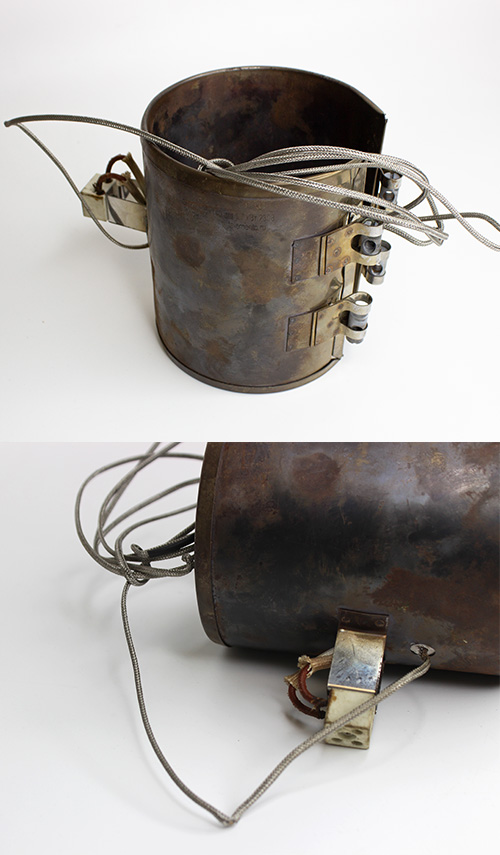

Почему кольцевые нагреватели выходят из строя

Даже правильно изготовленный нагреватель может быстро выйти из строя при неправильной эксплуатации.

1. Неплотное прилегание

Одна из основных причин локального перегрева.

Чем хуже отводится тепло от нагревательного элемента к поверхности цилиндра, тем выше становится его собственная температура.

2. Работа нагревателя без установки на поверхность

Кольцевой миканитовый нагреватель рассчитан прежде всего на контактную передачу тепла.

Продолжительная работа в свободном состоянии без нормального теплоотвода может вызвать перегрев.

3. Загрязнённая поверхность цилиндра

Остатки пластика, загрязнения, окалина и неровности ухудшают контакт.

Перед установкой желательно очистить поверхность.

4. Попадание расплава

На оборудовании для переработки пластика расплавленный материал может проникнуть в область выводов или внутрь негерметичной конструкции.

Если такая вероятность высока, исполнение нагревателя необходимо выбирать с учётом условий эксплуатации.

5. Повреждение кабеля

Нельзя использовать выводной провод как механическое крепление или постоянно перегибать его непосредственно возле выхода из нагревателя.

Для тяжёлых условий применяются металлическая оплётка, пружина или дополнительная механическая защита.

6. Неправильно выбранная мощность

Слишком маленькая мощность приводит к длительному выходу оборудования на режим.

Слишком большая может приводить к частым циклам регулирования, локальным перегревам и уменьшению ресурса.

Для чего используются термопары

Сам нагреватель не определяет температуру цилиндра. Для этого применяется датчик температуры — чаще всего термопара — и терморегулятор.

Упрощённо система работает следующим образом:

нагреватель → нагрев поверхности → термопара измеряет температуру → регулятор сравнивает её с заданием → включает или отключает мощность.

Поэтому проблемы с температурой оборудования далеко не всегда связаны с самим нагревателем.

Например, причиной постоянного перегрева может быть:

неправильное положение термопары;
неисправность датчика;
неправильный тип термопары в настройках контроллера;
неисправность реле или контактора;
некорректная настройка регулятора.

При диагностике системы нагрева необходимо проверять весь температурный контур.

Кольцевые миканитовые нагреватели ЭНКм от производителя

«Термоэлемент» производит кольцевые и полукольцевые миканитовые нагреватели для промышленного оборудования.

Возможны стандартные и нестандартные исполнения:

по чертежу;
по размерам;
по техническому заданию;
по образцу;
с отверстиями и вырезами;
с различными типами выводов;
цельные и разъёмные;
с различными вариантами крепления.

Перед изготовлением конструкция согласовывается с заказчиком.

Каждый готовый кольцевой миканитовый нагреватель проходит контроль электрических параметров и проверку перед отгрузкой. Для серийных и нестандартных изделий возможно изготовление под конкретное промышленное оборудование.

Пример расчёта удельной мощности кольцевого нагревателя

Для предварительного расчёта мощности кольцевого нагревателя необходимо определить площадь его рабочей поверхности и допустимую удельную мощность.

Площадь цилиндрической поверхности рассчитывается по формуле:

S = π × D × B

где:
S — площадь нагрева, см²;
D — внутренний диаметр нагревателя, см;
B — ширина нагревателя, см;
π ≈ 3,14.

После этого ориентировочную мощность можно определить:

P = S × q

где:
P — мощность нагревателя, Вт;
q — удельная поверхностная мощность, Вт/см².

Для миканитовых кольцевых нагревателей ЭНКм производства «Термоэлемент» предельная удельная поверхностная мощность может достигать 4 Вт/см². При расчёте конкретного нагревателя значение выбирают с учётом рабочей температуры, условий теплоотвода и особенностей оборудования.

Пример расчёта

Необходимо изготовить кольцевой нагреватель:

внутренний диаметр — 100 мм;
ширина — 50 мм.

Переведём размеры в сантиметры:

D = 10 см
B = 5 см

Площадь рабочей поверхности:

S = 3,14 × 10 × 5 = 157 см²

Если принять удельную мощность 3 Вт/см², ориентировочная мощность составит:

P = 157 × 3 = 471 Вт

То есть для такого размера предварительно можно рассматривать нагреватель мощностью около 470–500 Вт.

Важно учитывать, что это предварительный расчёт, а не расчёт мощности всей системы нагрева. Для точного подбора необходимо учитывать массу и материал нагреваемой детали, требуемую температуру, время выхода на рабочий режим, наличие теплоизоляции, тепловые потери и условия эксплуатации.

Если известны размеры оборудования, напряжение питания и требуемая рабочая температура, специалисты «Термоэлемент» могут подобрать конструкцию и мощность кольцевого нагревателя под конкретную задачу.

Важно: расчёт по площади позволяет определить удельную поверхностную мощность нагревателя или предварительно проверить, допустима ли заданная мощность для выбранных размеров. Он не определяет автоматически мощность, необходимую для нагрева оборудования. Требуемая мощность системы зависит от массы и материала нагреваемого узла, начальной и рабочей температуры, времени разогрева и тепловых потерь.
