Туннельный (кольцевой) высокотемпературный нагреватель

Туннельный высокотемпературный нагреватель представляет собой готовую систему локального электрического нагрева, внутри которой размещаются гибкие керамические нагревательные панели. Нагревательные секции формируют рабочий канал — туннель, в котором тепло концентрируется вокруг нагреваемого изделия.

Компания «Термоэлемент» изготавливает туннельные нагреватели: размеры рабочего канала, длину нагреваемой зоны, установленную мощность, количество секций, напряжение питания и конструкцию металлического корпуса можно подобрать в зависимости от оборудования и требуемого температурного режима.

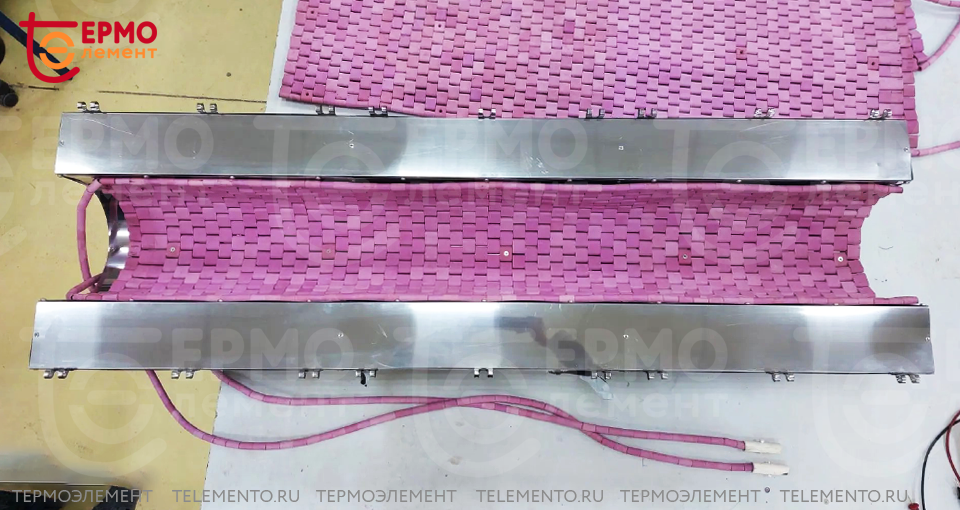

Конструкция туннельного нагревателя

Основой нагревательной системы являются гибкие панели, собранные из отдельных керамических изоляторов розового цвета. Внутри керамического коврика размещается нагревательный элемент из высокоомного нихромового сплава.

Используемая керамика содержит около 95% оксида алюминия Al₂O₃. Она сочетает электроизоляционные свойства, механическую прочность и устойчивость к воздействию высоких температур. Благодаря наборной конструкции панель остается гибкой и может устанавливаться не только на плоские, но и на радиусные поверхности.

Применение туннельного нагревателя

Туннельная конструкция особенно эффективна, когда необходимо нагревать изделие сразу с нескольких сторон или поддерживать повышенную температуру на определенном участке технологической линии.

Нагреватель может использоваться для:

• предварительного и технологического нагрева металлических деталей;
• нагрева труб, профилей, прутков и других протяженных изделий;
• локального прогрева заготовок перед последующей технологической операцией;
• термообработки деталей и материалов;
• нагрева изделий при их перемещении через рабочую зону;
• модернизации существующих установок, где требуется увеличить температуру или интенсивность нагрева.

Причем туннель не обязательно должен использоваться только вместе с конвейером. Он может быть частью стационарной установки, внутри которой изделие размещается на определенное время.

Секционная конструкция

Для протяженных нагревательных туннелей мы можем использовать несколько отдельных нагревательных секций.

Это позволяет не просто получить необходимую суммарную мощность, но и организовать несколько температурных зон. Например:

зона предварительного нагрева → основная зона → зона выдержки.

При необходимости секции могут управляться независимо друг от друга. Такое решение удобно для технологических процессов, в которых температура должна изменяться по мере прохождения изделия через установку.

Для контроля температуры система может комплектоваться термопарами, регуляторами температуры и силовыми элементами управления.

Купить туннельный высокотемпературный нагреватель

Для расчета стоимости и сроков изготовления отправьте нам чертеж, эскиз или описание задачи. Желательно указать размеры нагреваемого изделия, требуемую температуру, время нагрева и напряжение питания.

Чтобы купить туннельный высокотемпературный нагреватель, оставьте заявку на сайте или свяжитесь со специалистами «Термоэлемент». Мы подберем конструкцию и рассчитаем нагреватель под вашу задачу.

Тип нагревателя	Туннельный высокотемпературный
Нагревательные элементы	Гибкие керамические панели
Материал изоляторов	Корундовая керамика, Al₂O₃ около 95%
Нагревательный элемент	Нихромовый сплав
Максимальная рабочая температура	До 1000 °C
Кратковременная температура нагревательного элемента	До 1120 °C
Конструкция нагревательной поверхности	Наборная, гибкая
Количество нагревательных секций	Подбирается индивидуально
Размер рабочей зоны	Изготавливается под заказ
Установленная мощность	Рассчитывается под технологическую задачу
Напряжение питания	По согласованию
Исполнение	Одно- или многозонное
