Как выбрать инфракрасный нагреватель: кварцевый, керамический или галогенный

Какой инфракрасный нагреватель лучше — керамический, кварцевый или галогенный?

На первый взгляд хочется сравнить мощность, максимальную температуру и цену, а затем выбрать вариант с «лучшими характеристиками». Для промышленного нагрева такой подход часто приводит к ошибке.

Один нагреватель должен за несколько секунд разогреть движущуюся заготовку. Другой — часами поддерживать стабильную температуру поверхности. Третий должен равномерно прогревать лист пластика перед формованием. Даже при одинаковой электрической мощности для этих задач могут потребоваться совершенно разные ИК-излучатели.

Поэтому правильный вопрос звучит иначе:

не какой инфракрасный нагреватель мощнее, а какой тип излучения лучше подходит конкретному материалу и технологическому процессу.

Разберём, чем отличаются керамические, кварцевые и галогенные инфракрасные нагреватели, где каждый из них действительно эффективен и на какие параметры смотреть при выборе.

Керамический, кварцевый или галогенный: быстрый выбор

Если не углубляться в физику процесса, ориентироваться можно так:

Задача	Что стоит рассмотреть
Постоянный равномерный нагрев	Керамический ИК-нагреватель
Поддержание температуры	Керамический
Медленные технологические процессы	Керамический
Термоформование пластика	Кварцевый или керамический
Нагрев листового материала	Кварцевый
Сушка	Кварцевый или галогенный
Быстрый разогрев поверхности	Галогенный
Высокоскоростная производственная линия	Галогенный
Частое включение и отключение нагрева	Галогенный или кварцевый
Локальный интенсивный нагрев	Галогенный
Равномерный нагрев большой площади	Керамические или кварцевые панели
Замена линейного излучателя в оборудовании	Кварцевый ЭНТКв или галогенная лампа КГТ

Сначала разберёмся с названиями

Здесь есть один момент, из-за которого возникает немало путаницы.

Галогенная инфракрасная лампа тоже обычно имеет кварцевую оболочку. Поэтому выражения «кварцевый» и «галогенный» не являются строгими противоположностями с точки зрения материала колбы.

В промышленном оборудовании под кварцевым ИК-нагревателем чаще подразумевают излучатель с нагревательной спиралью в кварцевой трубке или кварцевой панели, работающий преимущественно как средневолновый источник тепла.

Под галогенным нагревателем обычно понимают ламповый излучатель с очень горячей нитью, способный создавать интенсивный коротковолновый или быстрый средневолновый поток.

Керамические нагреватели работают при другой температуре поверхности и обладают большей тепловой инерцией.

И именно это различие гораздо важнее названия материала.

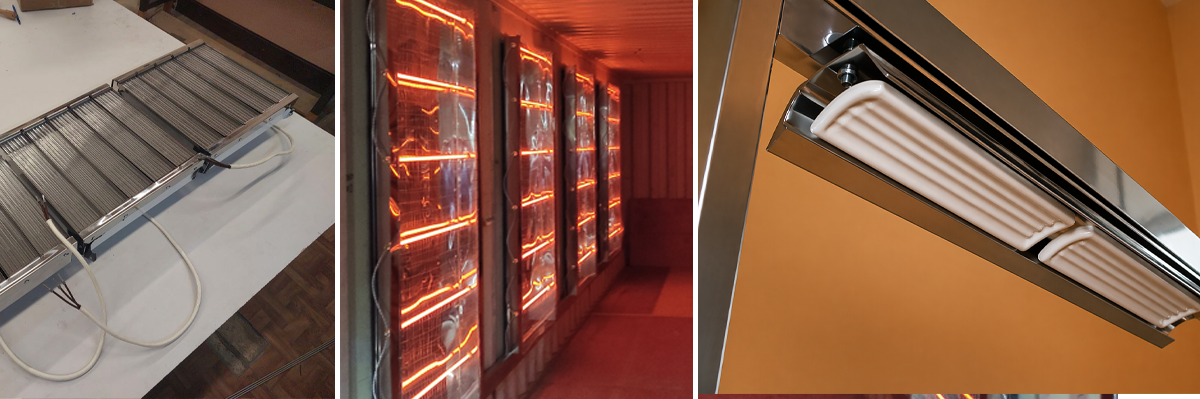

1. Керамические инфракрасные нагреватели: когда важнее стабильность, чем скорость

Керамический ИК-нагреватель нельзя назвать самым быстрым. И в этом зачастую заключается его преимущество.

Он нагревается более плавно, обладает заметной тепловой инерцией и хорошо подходит для процессов, где установка должна длительное время работать при относительно стабильном температурном режиме.

Типичные задачи:

• нагрев и поддержание температуры;
• сушка;
• термоформование;
• нагрев пластиков;
• нагрев упаковочных материалов;
• технологический подогрев;
• оборудование непрерывного действия;
• ИК-печи и нагревательные камеры.

Почему керамический излучатель хорошо подходит для постоянного режима

После выхода на рабочую температуру массивная керамическая поверхность становится стабильным источником инфракрасного излучения.

Это удобно там, где не требуется каждую секунду резко изменять мощность.

Например, если материал проходит через нагревательную зону с постоянной скоростью, гораздо важнее получить стабильное и равномерное температурное поле, чем мгновенный разгон нагревателя.

Какие керамические ИК-нагреватели есть у «Термоэлемента»

Для разных конструкций оборудования необязательно использовать один и тот же тип излучателя.

В каталоге «Термоэлемента» представлены, в частности:

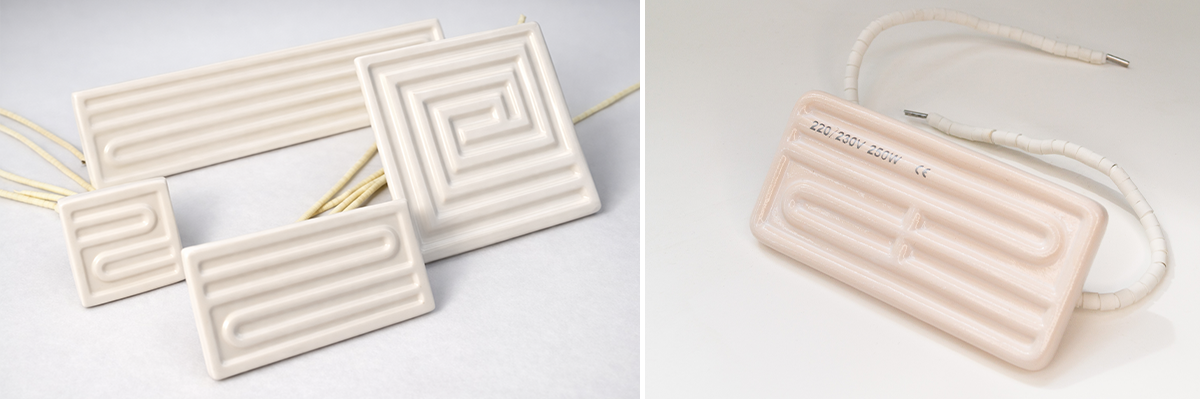

Плоские керамические излучатели ECP — подходят для построения нагревательных панелей и зонального нагрева. Доступны различные типоразмеры и мощности.

Керамические излучатели ECS вогнутой формы — геометрия позволяет иначе формировать направление теплового потока.

Керамические излучатели ECH полой формы — ещё один вариант для компоновки промышленных ИК-систем.

То есть слово «керамический» ещё не определяет конкретную конструкцию. Один и тот же принцип нагрева можно реализовать в виде плоской панели, вогнутого элемента или лампы.

Когда мы бы выбирали керамический нагреватель

Керамика особенно интересна, если:

процесс длительный;

излучатель работает большую часть смены;

важна равномерность нагрева;

нет необходимости мгновенно включать и выключать тепловой поток;

нагревательная зона собирается из нескольких отдельных элементов.

Последний пункт особенно важен.

Например, вместо одного большого нагревателя можно установить несколько керамических излучателей и разбить поверхность на независимые температурные зоны. Это позволяет уменьшать или увеличивать нагрев отдельных участков изделия.

Для термоформования пластика такая возможность может быть значительно важнее, чем несколько дополнительных киловатт общей мощности.

2. Кварцевые инфракрасные нагреватели: универсальный вариант для технологического нагрева

Если керамический нагреватель можно условно поставить на сторону стабильности, а галогенный — на сторону скорости, кварцевый ИК-нагреватель часто оказывается между ними.

Именно поэтому кварцевые излучатели широко применяются в промышленном оборудовании.

Нагревательная спираль располагается внутри кварцевой трубки или другой кварцевой конструкции. После подачи напряжения спираль нагревается и формирует инфракрасный поток, который передаёт энергию непосредственно обрабатываемой поверхности.

Такой нагрев особенно удобен для:

• термоформовочных машин;
• вакуум-формовочного оборудования;
• сушильных установок;
• нагрева пластика;
• предварительного разогрева заготовок;
• технологических линий;
• оборудования для обработки покрытий;
• нагревательных кассет и модулей.

Трубчатые кварцевые нагреватели ЭНТКв

Компания «Термоэлемент» производит кварцевые трубчатые нагреватели ЭНТКв.

Это линейный излучатель: внутри кварцевой трубки располагается нагревательная спираль.

Такую конструкцию удобно использовать, когда необходимо встроить нагреватель в существующее оборудование или собрать нагревательную систему из нескольких параллельных элементов.

Изготавливаются ЭНТКв разных диаметров и длины, с различным напряжением, мощностью и вариантами подключения.

Это особенно удобно при замене вышедшего из строя нагревателя: иногда достаточно прислать фотографию старого элемента, его маркировку и основные размеры.

3. Галогенные инфракрасные лампы: когда процесс измеряется секундами

Теперь представим другую ситуацию.

По конвейеру движется изделие. На нагрев каждого участка есть несколько секунд. Останавливать линию нельзя.

В такой задаче тяжёлый инерционный излучатель может оказаться неудобным, даже если его номинальная мощность вполне достаточна. Здесь в игру вступают галогенные инфракрасные лампы. Главное их преимущество — высокая интенсивность излучения и очень быстрый отклик. После подачи питания тепловой поток появляется значительно быстрее, чем у массивного керамического элемента.

Поэтому галогенный ИК-нагрев особенно интересен для:

• скоростной сушки;
• нагрева поверхностей;
• сушки лакокрасочных покрытий;
• локального нагрева;
• производственных конвейеров;
• технологических линий с изменяемой скоростью;
• процессов с частым включением и отключением мощности.

Галогенные лампы КГТ

В ассортименте «Термоэлемента» представлены инфракрасные галогенные лампы КГТ различных размеров и мощностей.

Для промышленных установок доступны исполнения с разной длиной, напряжением, электрической мощностью и вариантами выводов.

Есть прозрачные, матовые и рубиновые исполнения, а также лампы с отражающими покрытиями. Для формирования направленного теплового потока применяются специальные отражатели. И это не просто аксессуар. Если излучение уходит в сторону от изделия, часть установленной электрической мощности фактически не участвует в технологическом процессе. Правильно подобранный отражатель помогает направить поток туда, где он действительно нужен.

Как выбрать инфракрасный нагреватель: 5 вопросов вместо десятков характеристик

1. Что именно нужно нагреть?

Это первый и самый важный вопрос.

Пластик, металл, краска, бумага, ткань и композитный материал взаимодействуют с инфракрасным излучением по-разному.

Поэтому универсального утверждения «короткая волна всегда эффективнее» или «длинноволновый нагрев лучше прогревает материал» не существует.

Нужно учитывать конкретный материал.

2. Нужно нагреть поверхность быстро или поддерживать температуру долго?

Если процесс требует практически непрерывного стабильного нагрева, логично рассматривать керамические ИК-излучатели.

Если нужна умеренная инерционность и универсальный технологический нагрев — кварцевые нагреватели.

Если решающее значение имеет скорость реакции системы — галогенные лампы КГТ.

Условно:

стабильность → керамика;

универсальность → кварц;

скорость → галоген.

Это упрощение, но как отправная точка оно работает значительно лучше, чем сравнение только температуры нагревателя.

3. Сколько времени материал находится в зоне нагрева?

Для конвейерной линии это один из ключевых параметров.

Если изделие проходит зону нагрева длиной 1 метр за 10 секунд, система должна успеть передать необходимое количество энергии именно за эти 10 секунд.

Увеличить мощность — не всегда единственное решение.

Можно изменить:

• длину зоны;
• количество излучателей;
• расстояние до изделия;
• тип ИК-нагревателя;
• расположение элементов;
• отражатели;
• распределение мощности по зонам.

Поэтому ИК-система должна рассчитываться вместе с технологическим процессом, а не отдельно от него.

Таблица сравнения: керамический, кварцевый и галогенный ИК-нагреватель

Параметр	Керамический	Кварцевый	Галогенный
Скорость выхода на режим	Ниже	Средняя / высокая	Очень высокая
Тепловая инерция	Высокая	Средняя	Низкая
Постоянная работа	Отлично подходит	Отлично подходит	Возможно
Частые включения / отключения	Не главное преимущество	Подходит	Особенно подходит
Равномерный длительный нагрев	Отлично	Отлично	Зависит от конструкции системы
Интенсивный локальный нагрев	Ограниченно	Хорошо	Отлично
Термоформование	Да	Да	Да, для определённых процессов
Сушка	Да	Да	Особенно для быстрых процессов
Зональные панели	Удобно	Удобно	Возможно
Типичный критерий выбора	Стабильность	Баланс характеристик	Скорость
