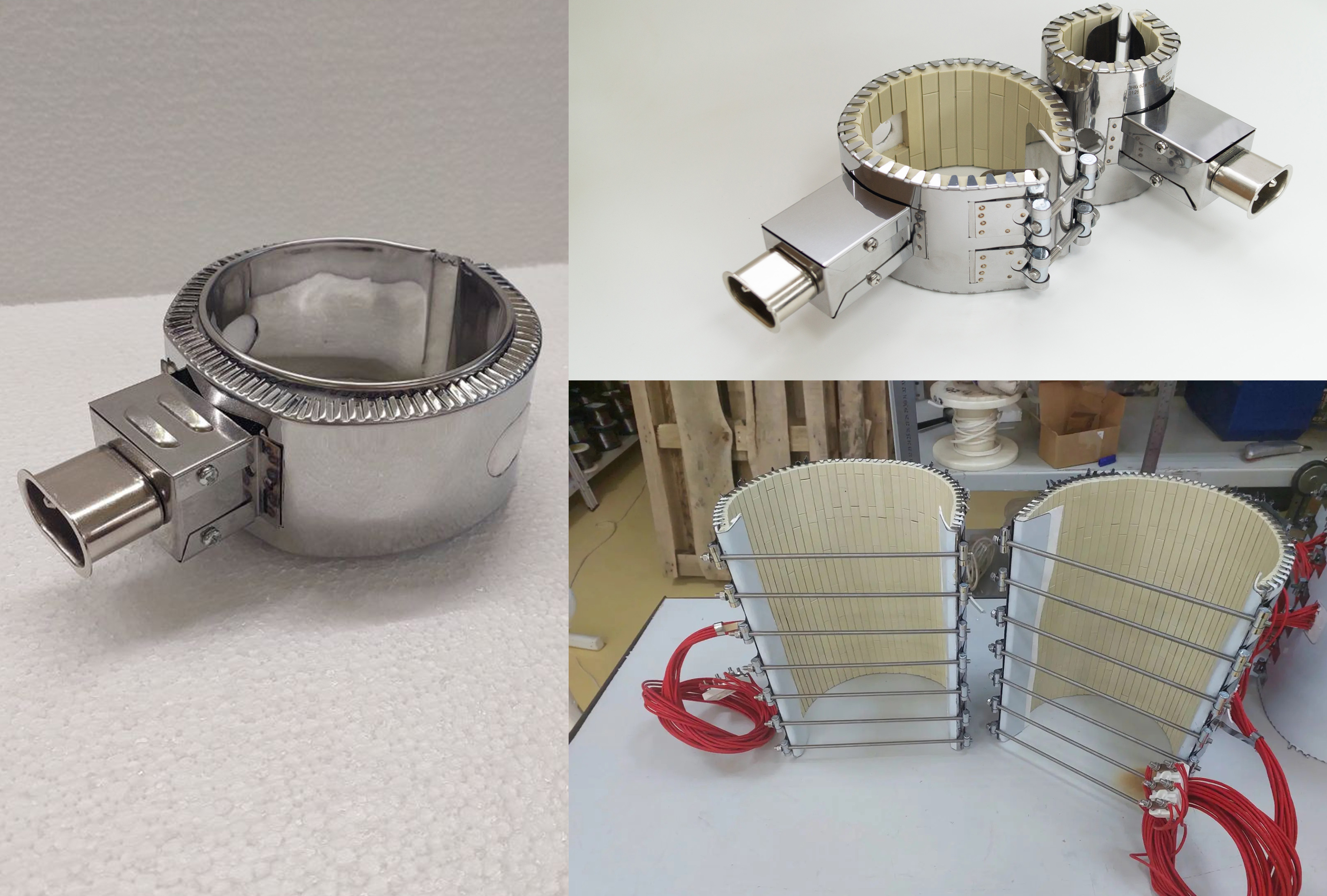

Керамические кольцевые нагреватели для экструдеров и ТПА

Производим керамические кольцевые нагреватели для цилиндров экструдеров, термопластавтоматов и другого оборудования переработки полимеров.

Нагреватели изготавливаем под конкретный цилиндр и рабочую зону оборудования — с учетом диаметра, ширины, требуемой мощности, напряжения и способа подключения.

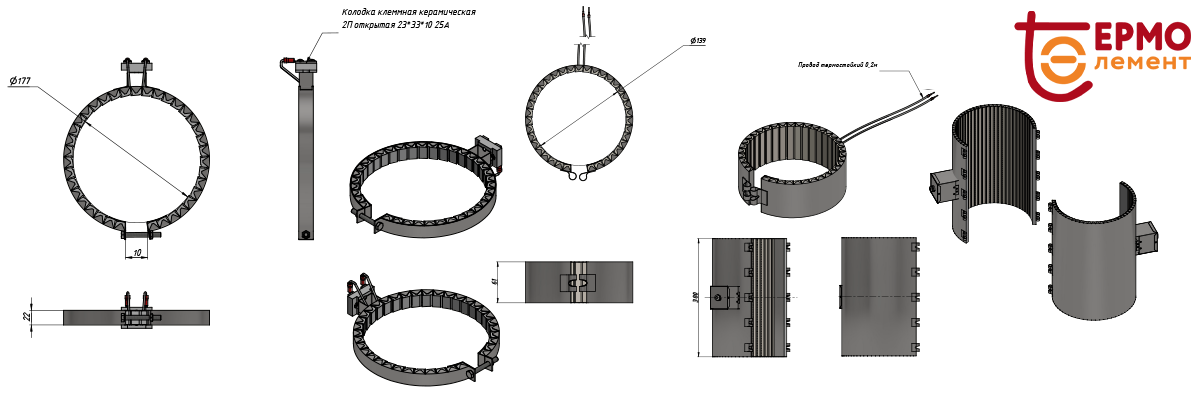

Возможно изготовление нового нагревателя по чертежу, размерам или образцу вышедшего из строя элемента.

Для чего нужны кольцевые нагреватели на экструдере

При переработке полимеров цилиндр оборудования разделяется на температурные зоны. Каждая зона должна поддерживать заданный режим, необходимый для прогрева и переработки материала.

Керамические кольцевые нагреватели устанавливаются непосредственно вокруг цилиндра и используются для нагрева его отдельных участков.

Они применяются:

• на цилиндрах экструдеров;
• на цилиндрах термопластавтоматов;
• в литьевых машинах;
• на грануляционных линиях;
• на другом оборудовании с цилиндрическими зонами нагрева.

Количество нагревателей и их мощность зависят от конструкции оборудования и требуемого температурного режима.

Характеристики керамических кольцевых нагревателей от Термоэлемента

Параметр	Возможное исполнение
Диаметр нагревателя	60–1000 мм
Ширина нагревателя	30–500 мм
Толщина	12 мм
Максимальная удельная мощность	до 9 Вт/см²
Рабочая температура	до 500 °C
Максимальная кратковременная температура	до 700 °C
Напряжение питания	12, 24, 48, 110, 220/230, 400 В
Контроль температуры	Возможна установка термопары типа K или подготовка посадочного места под датчик

Почему цилиндр делят на несколько зон нагрева

Один нагреватель на всю длину цилиндра обычно не позволяет независимо управлять температурой различных участков оборудования.

Поэтому цилиндр разделяют на несколько зон, для каждой из которых устанавливается отдельный нагреватель или группа нагревателей.

Такое решение позволяет:

• задавать разную температуру на отдельных участках цилиндра;
• точнее поддерживать технологический режим;
• распределять установленную мощность по длине оборудования;
• отключать или регулировать отдельные зоны;
• заменить один нагреватель без демонтажа всей системы нагрева.

Количество температурных зон определяется конструкцией экструдера или ТПА.

Что важно при нагреве цилиндра экструдера

Диаметр цилиндра

Внутренний диаметр кольцевого нагревателя должен соответствовать диаметру поверхности, на которую он устанавливается.

При изготовлении необходимо указывать фактический наружный диаметр цилиндра в месте установки нагревателя.

Ширина зоны нагрева

Ширина нагревателя выбирается с учетом доступного места между соседними зонами, датчиками температуры, элементами крепления и другими деталями оборудования.

Мощность

Недостаточная мощность увеличивает время выхода оборудования на рабочую температуру.

Избыточная мощность при неправильном регулировании может приводить к частым циклам включения и перегреву отдельных зон.

Поэтому желательно ориентироваться на мощность штатного нагревателя либо рассчитывать её под конкретный режим работы оборудования.

Температурный контроль

Для каждой зоны цилиндра желательно контролировать температуру отдельно.

Датчик температуры устанавливается так, чтобы измерять температуру металлического цилиндра, а не самого нагревателя.

Как подобрать керамический кольцевой нагреватель для экструдера или ТПА

Для изготовления нагревателя желательно предоставить параметры каждой зоны оборудования.

Параметр	Что необходимо указать
Диаметр цилиндра	Фактический наружный диаметр поверхности в месте установки нагревателя
Ширина нагревателя	Доступная ширина температурной зоны
Мощность	Мощность существующего нагревателя или требуемая мощность новой зоны
Напряжение	Рабочее напряжение оборудования
Рабочая температура	Температура, которую необходимо поддерживать в данной зоне цилиндра
Количество зон	Количество отдельных нагревательных зон на цилиндре
Тип подключения	Провода, болты, клеммная колодка, короб, разъем или другое исполнение
Расположение выводов	Направление и место выхода проводов или клемм относительно оборудования
Датчик температуры	Необходимость установки термопары или подготовки места под датчик
Старый нагреватель	Фотография, маркировка, чертеж или образец при изготовлении замены

Если параметры старого нагревателя неизвестны, можно предоставить размеры цилиндра, фотографию оборудования и информацию о требуемой температуре.
