Нагреватели для 3D принтера

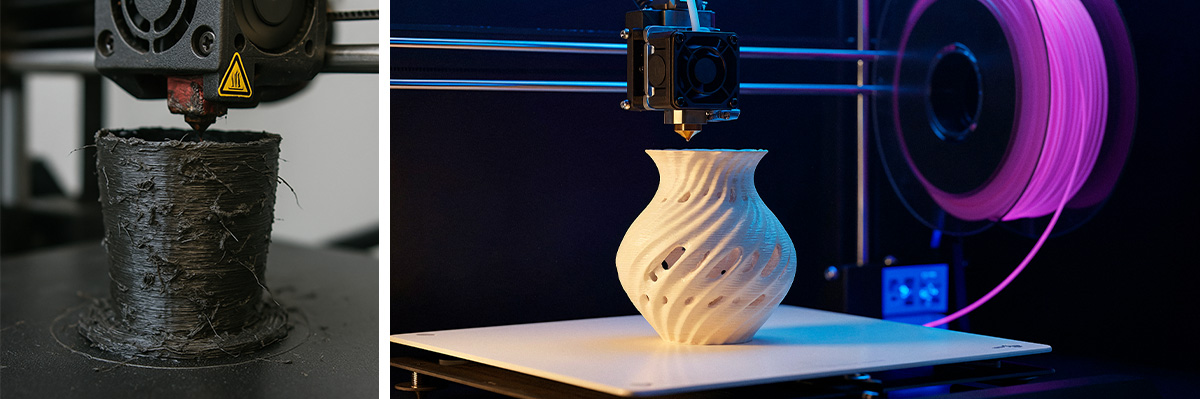

Технология 3D‑печати уже давно вышла за рамки любительских хобби и превратилась в мощный инструмент промышленного производства, прототипирования и даже медицины. В основе большинства FDM‑принтеров (Fused Deposition Modeling) лежат два ключевых компонента с нагревом: горячая часть экструдера (хотэнд) и нагреваемая платформа (хитбэд). Без грамотного управления температурой качество печати резко падает: возникают деформации, слои не склеиваются, появляются «пробелы» и расслоения. В этой статье мы разберем, как работают эти нагреватели, какие требования к ним предъявляются и какие решения позволяют добиться стабильного и точного результата.

Точность дозировки и плавности плавления

Нагревательные картриджи — рабочие лошадки 3D-печати. ​​Это простые, но эффективные устройства, которые генерируют тепло, преобразуя электрическую энергию в тепловую. Нагреватель «хотэнда» отвечает за расплавление пластика до вязкотекучей фазы, чтобы при экструзии он вытекал ровной нитью заданного диаметра.

• Типы нагревательных элементов
• Картридж‑нагреватели (обычно 6×20 мм, мощность 30–40 Вт)
• Силиконовые или керамические малогабаритные маты для особо компактных экструдеров
• Температурный диапазон
• PLA: 180–220 °C
• ABS, PETG: 220–250 °C
• Специальные материалы (нейлон, углеродонаполненные филаменты): до 300 °C и выше
• Регулирование
  Используется PID‑алгоритм: кратковременные включения/выключения тенг-картриджа с учётом инерции, что минимизирует колебания ±1–2 °C. Критично для мелких деталей — резкие скачки приводят к «пробкам» и неправильному слою.

Нагреваемая платформа (хитбэд): борьба с деформациями

Платформа с нагревом служит двух целям: улучшению сцепление первого слоя и снижению теплового градиента по мере остывания пластика.

• Конструктивные варианты
• Резистивные маты (силиконовые или керамические) мощностью 10–15 Вт/см²
• Тонкоплёночные нагреватели (полиимид), позволяющие получить равномерный прогрев
• Температурные режимы
• PLA: 50–60 °C
• ABS: 90–110 °C
• PETG: 70–80 °C
• Контроль и безопасность
  Используются внешние термисторы/термопары. При выходе за пределы 5–10 °C от заданного значения срабатывает аварийное отключение принтера.

Неровная подача расплава бывает связана не только с температурой, но и с плохой теплоизоляцией хотэнда. Если держатель нагревателя и радиатор охлаждения не прилегают плотно, между ними образуется воздушная прослойка, которая мешает эффективному отводу тепла и приводит к нестабильному плавлению филамента. Решение — использовать высокотемпературную термопасту на стыке нагревателя и радиатора, а также качественные ножны‑трубы и керамические изоляторы, предотвращающие «термобег» филамента (пластиковая нить для 3D принтера).

Нерегулярный нагрев и скачки температуры

Симптомы:

• При наборе заданной температуры показания «прыгают» на ±5…10 °C.
• После достижения нужного значения принтер периодически «перегревается» или «остывает».

Возможные причины и проверки:

1. Неправильная посадка картриджа. Если картридж болтается в нагревательном блоке, контакт с металлом слабый, и нагрев непостоянен.
• Выключите принтер, дайте остыть, аккуратно выньте картридж и убедитесь, что он плотно садится в отверстие экструдерного блока. При необходимости нанесите тонкий слой высокотемпературной термопасты.
2. Дрейф калибровки PID‑контроллера. Со временем параметры PID меняются, и алгоритм не успевает корректно реагировать.
• Запустите процедуру автотюнинга (PID‑tune) в меню прошивки (Marlin: M303 E0 S200 или аналогичная команда), затем сохраните новые параметры.
3. Неисправность термистора. Если датчик температуры «показывает» неверно, то контроллер будет включать и выключать нагреватель по ложным сигналам.
• Сравните показания термистора с внешним цифровым термометром, прикладывая его к соплу. Если расхождение больше ±2 °C — меняйте термистор или проверьте его проводку.

Локальный «горячий» участок и неравномерный прогрев

 Симптомы:

• На визуальном осмотре один край сопла гораздо горячее другого.
• Пластик течёт «струёй» неравномерно, появляются артефакты на одной стороне детали.

Причины и рекомендации:

1. Неравномерная спираль. При производстве нить может располагаться неравномерно внутри картриджа, создавая «горячие» точки.
• Решение — заменить картридж на качественный брендовый.
2. Плохой тепловой контакт с хотэндом. Возможно, между картриджем и металлическим блоком есть воздушная прослойка.
• Используйте керамическую термопасту или специальные алюминиевые втулки‑адаптеры для плотной посадки.

Когда дело доходит до выбора правильной мощности для вашего картриджа нагревателя для 3D-печати, есть несколько вещей, которые следует учитывать. Во-первых, вам нужно подумать о том, какими материалами вы планируете печатать и при каких температурах. Разные материалы требуют разных температур, поэтому вам нужно убедиться, что ваш картридж нагревателя способен достигать необходимых температур.

В целом, нагревательные картриджи с мощностью 20 Вт или менее могут не обеспечивать достаточной мощности для 3D-печати, особенно если вы планируете печатать материалами, требующими высоких температур. С другой стороны, картриджи с мощностью 60 Вт или выше обычно используются для специализированных приложений и могут не потребоваться для большинства любительских установок 3D-печати.

Для большинства любителей 3D-печати картридж нагревателя мощностью 30 Вт — отличный вариант. Он обеспечивает хороший баланс между производительностью и безопасностью и способен нагреваться примерно до 300 °C что достаточно для печати большинства стандартных пластиков. Если вам нужно печатать высокотемпературными материалами, такими как армированный углеродным волокном PEEK, картридж мощностью 30 Вт с изолирующим силиконовым носком вокруг хотэнда может достигать температуры до 420 °C.

При выборе нагревателя для конкретной задачи важно учитывать не только мощность и тип, но и особенности применения: для домашней печати PLA и ABS достаточно картриджа мощностью 30–40 Вт и классического NTC‑датчика. При переходе к материалам PETG или нейлону лучше обратить внимание на литые блоки мощностью 50–60 Вт и более точные платиновые сенсоры (PT100/PT1000). Если же речь идёт о высокотемпературных инженерных пластиках вроде PEEK или ULTEM, то керамические картриджи, рассчитанные на 80–100 Вт и оснащённые платиновыми термопарами, станут наиболее надёжным выбором.

Так, в бюджетных моделях преобладают картриджные нагреватели с нихромовой спиралью, укрытой в керамическом корпусе. Они хорошо зарекомендовали себя за счёт простоты производства и невысокой цены, но со временем могут покрываться оксидной плёнкой, что приводят к потере мощности и необходимости замены. Более продвинутые решения включают литые резистивные блоки: тонкая нагревательная дорожка расплавляется прямо в алюминиевом или медном корпусе хотэнда, что обеспечивает исключительную равномерность прогрева, быстрое выход на рабочую температуру и полностью исключает воздушные зазоры между нагревателем и блоком.
